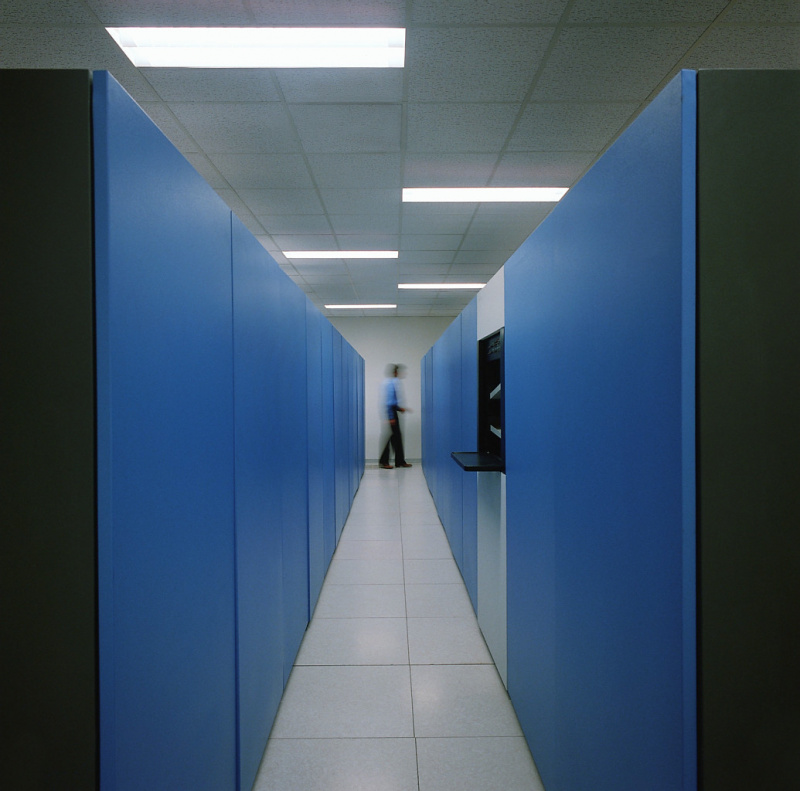

Монтаж в серверных помещениях

В этой статье мы не будем говорить о серверных, оборудованных 3 системными блоками ATX - ими будет достаточно 3-х вентиляторов по 700 рублей. Речь пойдет о серверных, оборудованных дорогими системами хранения, доступа и обработки данных как HP, Cisco и 3Com.

Основные требования для серверного помещения, относительно климата, следующие:
1. Температура в помещении должна быть в пределах от +18° (зимой) +17° (летом) до +20° +19° соответственно °С
2. Влажность воздуха в серверной должна быть в пределах от 30 % до 55 % без конденсации влаги;
3. скорость изменения влажности 6 % в час

Естественно, что в обычных условиях поддержиние этих норм невозможно, но при использовании систем кондиционирования это перестает быть проблемой. Так же, прошу учесть тот фактор, что для работы системы в зимний период необходимо доукомплектовывать ее низкотемпературным комплектом в виде вариатора, подогрева дренажа и картера наружного блока.

Возьмем несколько типов серверных помещений и рассмотрим варианты систем кондиционирования для них:

1. Небольшая серверная, в которой менее 5 стоек и рассеивание тепла менее 20 кВт.

Здесь можно решить вопрос микроклимата установкой промышленных или полупромышленных сплит систем рассчитанных таким образом, что бы запас по холодопроизводительности составлял не менее 80-100%. Тоесть, при 20 кВт выделяемого тепла общая мощность холодопроизводительности системы не должна быть менее 35-40 кВт. Такая мера необходима на случай, если половина системы выйдет из строя, и будет возможность ввести в работу дублирующую часть для сохранения как оборудования так и работоспособности всей структуры Вашей компании, а так же, в случае увеличения рассеивания тепла, как вспомогательный источник охлаждения помещения. При этом система работает посменно, чередуя блоки, что увеличивает срок службы всей системы вдвое.

К наиболее оптимальному соотношению цены и продолжительности бесперебойной работы, для эксплуатации в Небольших серверных помещениях, могут быть отнесены системы Mitsubishi Heavy, Mitsubishi Electric и Fujitsu General Ltd.

2. Средняя и большая серверная, в которой более 5 стоек и рассеивание тепла более 20 кВт.

В принципе, можно установить систему поддержания климата, такую же как в небольших серверных, но в пропорциях соответствующих рассеиванию тепла этого помещения, но максимальной эффективности можно добиться используя Прецизионные системы кондиционирования. Эти системы способны поддерживать температуру с точностью до 1 градуса и влажность до 2% по всему помещению серверной. Таким образом в серверном помещении создается идеальный микроклимат для функционирования серверного оборудования без сбоев и спонтанных выходов из строя по причине перегрева или статики.

К наиболее оптимальному соотношению цены и продолжительности бесперебойной работы, для эксплуатации в Больших серверных помещениях, могут быть отнесены системы Daikin и Mitsubishi Electric. А также Прецизионные системы UNIFLAIR, STULZ и AIREDALE, подбираемые под определенный объект и компонующихся из отдельных блоков в единую, высокоточную систему.

Пример предварительного рассчета мощности для серверной, с рассеиванием тепла 14 кВт.

Для создания комфортного микроклмата можно использовать кондиционеры Mitsubishi Heavy, а именно Mitsubishi Heavy SRK71HE-S1 / SRC71HE-S1, в количестве 2 кондиционеров как основную систему и одну систему как резервую, что в итоге составит 3 системы кондиционирования. Стоимость оборудования и монтажа составит 200 700 рублей за оборудование, 37 500 за монтаж и 15 000 зимние комплекты с установкой, которые позволяют эксплуатировать кондиционеры при температуре до -25С°, что в сумме составляет 253 200 рублей.

Так же, можно использовать системы Daikin, а именно Daikin FAQ100B / RR100BV/W, в количестве 2 кондиционеров и одного кондиционера как резервного, что в итоге составит 3 системы кондиционирования. Стоимость оборудования и монтажа составит 521 670 рублей за оборудование, 45 000 за монтаж, что в сумме составляет 566 670 рублей.

Так же, можно подобрать бюжетный вариант, применяя системы кондиционирования Dantex, а именно Dantex RK-48UHM, в количестве 2 кондиционеров, что в итоге составит 119 400 рублей за оборудование, 25 000 рублей за монтаж и 10 000 рублей за зимний комплект, что в сумме составляет 154 000 рублей.

Эти цены представлены без учета скидок.

Наши специалисты подберут наиболее оптимальное решение по цене и эффективности для создания микроклимата в Вашем серверном помещении, и произведут все необходимые работы по проектированию, установке и пуску-наладке оборудования. Звоните. С 2001 года у нас нет и не было типовых решений - все индивидуально и на результат.
